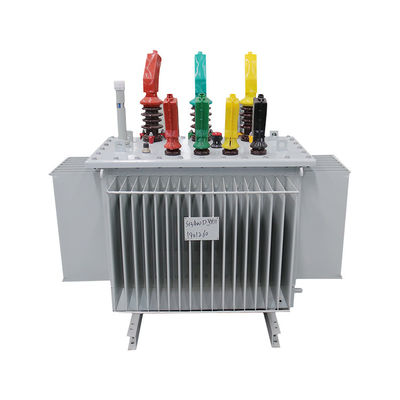

| Nome da marca: | TSTY |
| Número do modelo: | S11 |
| preço: | $970.00 - $1,500.00/units |
* Este transformador de potência é fabricado em conformidade com os padrões GB nacionais chineses e os padrões internacionais da CEI.
* Utiliza óleo como principal meio de isolamento do transformador e depende do óleo como meio de arrefecimento, como o arrefecimento natural imerso em óleo, o arrefecimento por ar imerso em óleo,refrigeração de água imersa em óleo e circulação forçada de óleo, etc.
* Os principais componentes: núcleo de ferro, enrolamento, tanque de combustível, travesseiro de óleo, aparelho respiratório, tubo à prova de explosão (válvula de liberação de pressão), radiador, invólucro isolante, interruptor de torneira, relé de gás, termômetro,purificador de óleo, etc.
* Amplamente utilizado em edifícios altos, centros comerciais, metrôs, aeroportos, estações, empresas industriais e de mineração, plataformas de perfuração e plataformas de produção de petróleo;especialmente adequado para utilização em materiais inflamáveis, explosivos e outros ambientes adversos.
Características do transformador de potência:

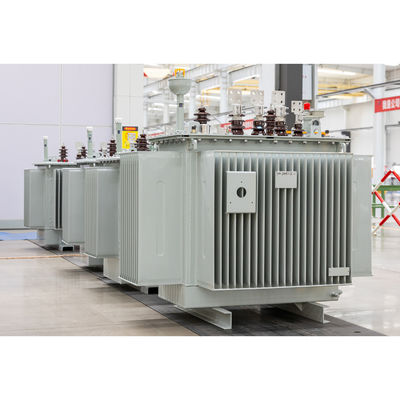

O transformador de potência totalmente fechado e imerso em óleo da série S11, desenvolvido e produzido pela empresa, tem as vantagens de baixas perdas, baixo ruído e alta eficiência,que podem obter bons efeitos de poupança de energia e reduzir a poluição.
Em comparação com transformadores convencionais imersos em óleo, os transformadores totalmente selados eliminam o conservador de óleo.A alteração do volume de óleo é automaticamente ajustada e compensada pela elasticidade da folha de óleo ondulado do tanque de óleo onduladoO transformador é isolado do ar para evitar e retardar a deterioração do óleo e o envelhecimento do isolamento, de modo a melhorar a fiabilidade operacional.e manter o funcionamento normal sem manutenção.
1O núcleo do transformador é laminado com chapas de aço de silício laminadas a frio importadas, o que reduz muito a perda de carga e a corrente sem carga.O núcleo é obrigado a garantir a estanqueidade do núcleo e reduzir o ruído.
2Os enrolamentos de alta e baixa tensão são feitos de cobre sem oxigénio, e os enrolamentos de baixa tensão de 500 kVA e abaixo adotam uma estrutura cilíndrica de duas camadas.630 kVA e acima adotam estrutura de dupla hélice ou de quatro hélices, a bobina de alta tensão adota uma estrutura cilíndrica multicamadas.
3O grupo de ligação do transformador utiliza o Dyn11 para reduzir o impacto dos harmônicos na rede eléctrica e melhorar a qualidade da alimentação.
4O transformador é uma estrutura totalmente selada, que prolonga a vida útil, não requer núcleos pendurados e manutenção.
5O valor do ruído medido é inferior ao padrão.e podem ser colocadas em funcionamento uma vez aprovado o teste de aceitação.
Padrão do transformador de potência:
GB 1094 Transformador de potência
GB/T 15164 Guia de carga do transformador de potência imerso em óleo
GB/T 6451 Parâmetros e requisitos técnicos dos transformadores de potência trifásicos imersos em óleo
GB 2536 Óleo de transformador
GB 311.1 Coordenação do isolamento dos equipamentos de transmissão e transformação de energia de alta tensão
GB 10237 Nível de isolamento do transformador de potência e lacuna de ar do isolamento externo no ensaio de isolamento
DL/T 572 Regulamento de funcionamento do transformador
Ambiente aplicável ao transformador de potência:
1.Temperatura ambiente elevada: +40°C
2Temperatura ambiente baixa: -25°C
3.Alta: < 1000 m
4- Umidade relativa média mensal: 90% (20°C)
5Localização da instalação: Instalar num local onde não haja fogo, risco de explosão, poluição grave, corrosão química e vibrações severas, em ambientes interiores ou exteriores.
Implicação do modelo do transformador de potência:
Parâmetro técnico do transformador de potência:
| Parâmetro técnico do transformador de regulação de tensão sem carga de dupla bobina trifásico da série S11 35kv | |||||||||||
| Capacidade nominal (KVA) | Combinação de tensão | Símbolo do grupo de ligação | Perda sem carga R(W) | Perda de carga R(W) | Corrente sem carga (%) | Voltagem de impedância ((%) | L*W*H (mm) | Partes activas Peso (kg) * Peso de óleo (kg) | Peso total (kg) | ||
| Alta tensão ((KV) | Intervalo de aproveitamento de alta tensão | Baixa tensão (KV) | |||||||||
| 630 | 35 | ±2x2,5% ±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | 3525*2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2x2,5% ±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | 7120*3240 | 13510 | ||||
| 8000 | 35-38.5 | ± 2x2,5% | 3.15 3.3 6.3 6.6 10.5 | E 11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | 25110*12010 | 49960 | |||||
| Nota: 1. As dimensões e o peso estão sujeitos a alterações conforme necessário. 2Para transformadores com uma capacidade nominal igual ou inferior a 500kva, o valor da perda de carga acima da linha diagonal do quadro aplica-se ao grupo de ligação Dyn11 ou Yzn11,e o valor da perda de carga abaixo da linha diagonal é aplicável ao grupo de ligação Yyn0. 3Quando a taxa de carga média do transformador está entre 35% e 40%, a maior eficiência operacional pode ser obtida utilizando o valor da perda na tabela. | |||||||||||
Área de enrolamento da folha de baixa tensão:

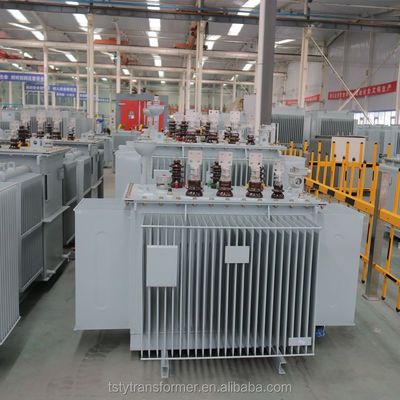

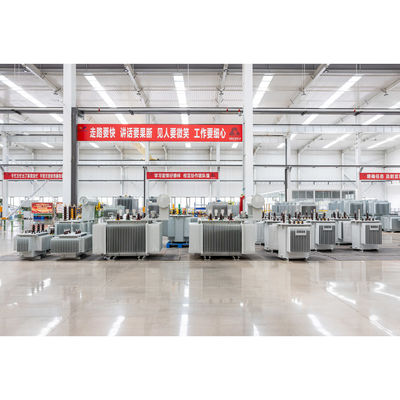

Área de armazenamento:
Instalação da bobina:
Montura:

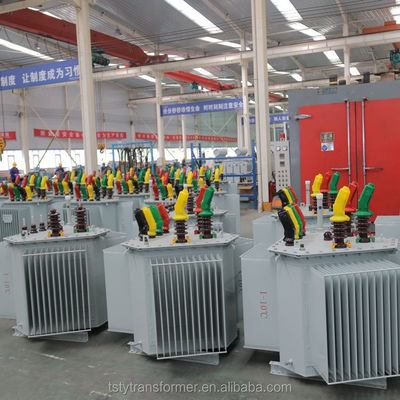

Testes:
1.Nossa empresa fornece-lhe o projeto de projeto e projeto de processo, e desenha e fabrica produtos de acordo com o seu plano de aquisição de equipamento e necessidades específicas.
2Os produtos recém-comprados recebem assistência online para instalação e depuração.Os produtos estão sob o sistema de serviço ao longo da vida. Se ocorrerem problemas em uso normal, forneceremos soluções dentro de um dia útil após receber o feedback do usuário.Vamos fazer o nosso melhor para colocar o produto em funcionamento o mais rápido possível.E há visitas regulares de técnicos profissionais para garantir o uso a longo prazo, seguro e confiável dos nossos produtos.
3.Usamos materiais de qualidade autêntica, processo e fabricação em estrita conformidadecom a gestão de qualidade internacional ISO9001: 2000 para garantir a excelência da qualidade e a instalação sem problemas!
TSTY Electric Co., Ltd. foi criada em 2007A empresa desenvolve e produz principalmente transformadores submersos em óleo, transformadores de tipo seco, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente, transformadores de tipo semi-absorvente.Subestações tipo caixa e conjuntos completos de equipamentos de alta e baixa tensão.
O equipamento colocado em produção e operação do projectoDefende a economia de energia, a inteligência, a informação e a mecanização.com 71 patentes de modelos de utilidade e 15 patentes de invenção.
Com anos de acumulação na indústria de transformadoresA Comissão considera que a indústria chinesa de energia é uma empresa de grande potencial e que a sua capacidade de inovação tecnológica é muito forte.A empresa é uma unidade de aquisição chave para projetos nacionais de grande escala, como a State Grid., Administração Ferroviária do Estado, Grupo de Carvão de Zhengzhou, Grupo Pingmei e Desvio de Água do Sul para o Norte.
|
|
