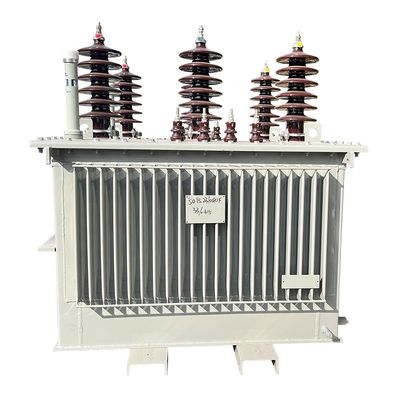

Transformador com óleo S11 11kv/415v 3 Fase 35kv/3.3kv 6.6kv Caixa de madeira TSTY

Name: Transformador com óleo S11 11kv/415v 3 Fase 35kv/3.3kv 6.6kv Caixa de madeira TSTY
Brand: TSTY
SKU: S11
Price: 980.00 USD
Availability: InStock
Rating: 5 (182 reviews)

Nome da marca:	TSTY
Número do modelo:	S11
preço:	$980.00/units 1-1 units

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Henan, China

Certificação:

ISO9001

uso:

Potência

Fase:

Três.

Estrutura da bobina:

Toroidal

Número da bobina:

Nome do produto:

Transformador refrigerado a óleo

Tipo:

transformador Óleo-enchido

Frequência:

50/60 Hz

Materiais:

Cobre / Alumínio

Padrão:

CEI / GB

Tipo de transformador:

S11 Transformador imerso em óleo

Grupo de vetores:

Dyn11/Yyn0

Garantia:

2 anos

Pacote:

Caixa de madeira

Descrição do produto

Descrição dos produtos

Transformadores arrefecidos a óleo S11 11kv/415v 3 Fase 35kv/3.3kv 6.6kv Transformador 35kv Potência TOROIDAL cobre / alumínio caixa de madeira TSTY

* Este modelo é fabricado em conformidade com as normas nacionais GB chinesas e as normas internacionais da IEC.
* Utiliza o óleo como principal meio de isolamento do transformador e depende do óleo como meio de arrefecimento, tais como arrefecimento natural imerso em óleo, arrefecimento por ar imerso em óleo, etc.
* Amplamente utilizado em plantas químicas, fábricas, locais remotos e outros ambientes adversos.

Características do transformador arrefecido a óleo:
O transformador de potência totalmente fechado e imerso em óleo da série S11, desenvolvido e produzido pela empresa, tem as vantagens de baixas perdas, baixo ruído e alta eficiência,que podem obter bons efeitos de poupança de energia e reduzir a poluição.
O transformador é isolado do ar para evitar e retardar a deterioração do óleo e o envelhecimento do isolamento, de modo a melhorar a fiabilidade de funcionamento,e manter o funcionamento normal sem manutenção.
1O núcleo do transformador é laminado com chapas de aço de silício laminadas a frio importadas, o que reduz muito a perda de carga e a corrente sem carga.O núcleo é obrigado a garantir a estanqueidade do núcleo e reduzir o ruído.
2Os enrolamentos de alta e baixa tensão são feitos de cobre sem oxigénio, e os enrolamentos de baixa tensão de 500 kVA e abaixo adotam uma estrutura cilíndrica de duas camadas.630 kVA e acima adotam estrutura de dupla hélice ou de quatro hélices, o enrolamento de alta tensão adota uma estrutura cilíndrica multicamadas.
3O grupo de ligação do transformador utiliza o Dyn11 para reduzir o impacto dos harmônicos na rede eléctrica e melhorar a qualidade da alimentação.
4O transformador é uma estrutura totalmente selada, que prolonga a vida útil, não requer núcleos pendurados e manutenção.
5O valor do ruído medido é inferior ao padrão.e podem ser colocadas em funcionamento uma vez aprovado o teste de aceitação.
6A caixa de terminais pode ser utilizada para transformadores de óleo acima de 2000kva, o que pode reduzir o tempo de instalação no local, melhorar o nível de protecção do produto para IP54,e prolongar a vida útil dos componentes de proteção.

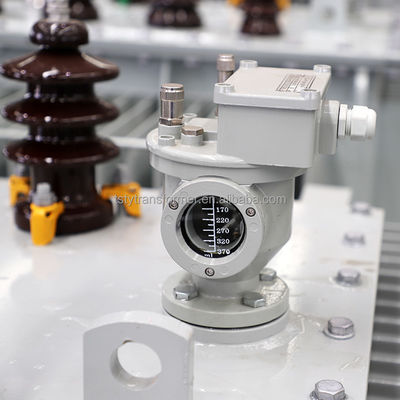

Detalhes do produto

Padrão de transformadores arrefecidos a óleo:
GB/T 1094 Transformador de potência
GB/T 15164 Guia de carga do transformador de potência imerso em óleo
GB/T 6451 Parâmetros e requisitos técnicos dos transformadores de potência trifásicos imersos em óleo
GB/T 2536 Óleo de transformador
GB/T 311.1 Coordenação do isolamento dos equipamentos de transmissão e transformação de energia de alta tensão
GB/T 10237 Nível de isolamento do transformador de potência e lacuna de ar do isolamento externo no ensaio de isolamento
DL/T 572 Regulamento de funcionamento do transformador

Transformador arrefecido a óleo Ambiente aplicável:
1.Temperatura ambiente elevada: +40°C
2Temperatura ambiente baixa: -25°C
3.Altitude: <1000m. Também podemos personalizar de acordo com a sua demanda.
4- Umidade relativa média mensal: 90% (20°C)
5Localização da instalação: instalações químicas, fábricas, locais remotos e outros ambientes adversos.

Parâmetros do produto

Parâmetro técnico do transformador de regulação de tensão sem carga de dupla bobina trifásico da série S11 35kv
Capacidade nominal (KVA)	Combinação de tensão					Símbolo do grupo de ligação	Perda sem carga R(W)	Perda de carga R(W)	Corrente sem carga (%)	Voltagem de impedância ((%)	LWH (mm)
Capacidade nominal (KVA)		Alta tensão ((KV)	Intervalo de aproveitamento de alta tensão	Baixa tensão (KV)		Símbolo do grupo de ligação	Perda sem carga R(W)	Perda de carga R(W)	Corrente sem carga (%)	Voltagem de impedância ((%)	LWH (mm)
630	35	±2x2,5% ±5%	3.15 6.3 10.5	Yd11	830	7860	0.65	6.5	240017002210
800										980	9400	0.65		250018502390
1000										1150	1150	0.65		270019502510
1250										1400	1390	0.55		290020502630
1600										1690	1660	0.45		305021302750
2000										2170	1830	0.45		310521952805
2500										2560	1960	0.45		315025352980
3150	35-38.5	±2x2,5% ±5%	3.15 6.3 10.5			3040	2300	0.45	7	392027252840
4000										3610	2730	0.45		331029153070
5000										4320	3130	0.45		348030203145
6300									5240	3500	0.45	8	359029053210
8000	35-38.5	± 2x2,5%	3.15 3.3 6.3 6.6 10.5	E 11	7200	3840	0.35		407030503595
10000									8700	4530	0.35			410627953655
12500									1000	5380	0.3			457030103840
16000									1210	6580	0.3			523532954615
20000									1440	7950	0.3			536034154660
25000									1700	9400	0.25	10	583038104860
31500									2020	112000	0.25	10		629042905260
Nota: Os dados do quadro podem ser alterados conforme necessário.

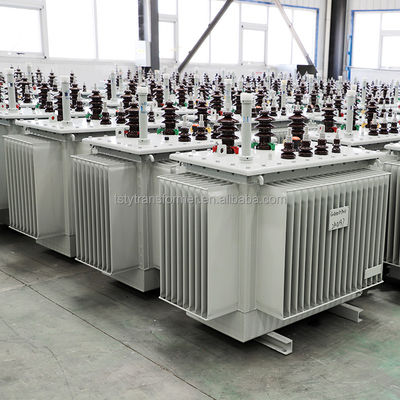

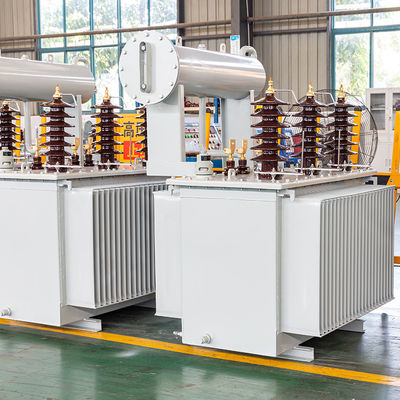

Exibição do produto

Embalagem e transporte

Serviço pós-venda

1A nossa empresa fornece-lhe o projeto de projeto e projeto de processo, e projeta e fabrica produtos de acordo com o seu plano de compra de equipamentos e necessidades específicas.E treinar pessoal técnico e operacional para si..
2.Os produtos recém-comprados são fornecidos com assistência online para instalação e depuração. Os produtos estão sob o sistema de serviço ao longo da vida.Nós forneceremos soluções dentro de um dia útil após receber o feedback do usuárioE há visitas regulares por técnicos profissionais para garantir o uso a longo prazo, seguro e confiável dos nossos produtos.
3Usamos materiais, processos e fabricação autênticos de qualidade em estrita conformidade com a gestão de qualidade internacional ISO9001: 2000 para garantir a excelência da qualidade e a instalação suave!

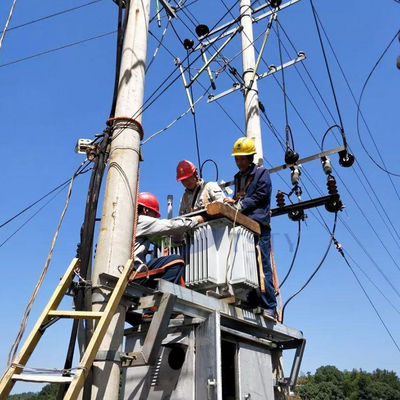

Caso do cliente

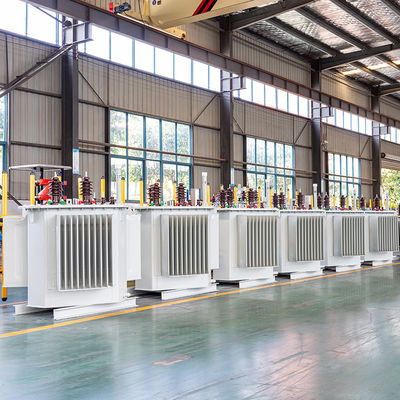

A nossa fábrica

A TSTY Electric Co., Ltd. foi criada em 2011 e é uma excelente e confiável fabricante de transformadores na China.Transformadores de tipo seco, subestações tipo caixa e conjuntos completos de equipamentos de alta e baixa tensão.
Os equipamentos colocados em produção e operação do projecto defendem a poupança de energia, a inteligência, a informação e a
A empresa estabeleceu o Henan Triangle Energy-saving Transformer Engineering Technology Research Center, com 71 patentes de modelos de utilidade e 15 patentes de invenção.
Com anos de acumulação na indústria dos transformadores e fortes capacidades de inovação tecnológica, fornece soluções abrangentes para a indústria energética chinesa.A empresa é uma unidade de aquisição chave para projetos nacionais de grande escala, como a State Grid., Administração Ferroviária do Estado, Grupo de Carvão de Zhengzhou, Grupo Pingmei e Desvio de Água do Sul para o Norte.

Equipamento de produção

Certificações

Q: Quem somos? A: Somos um grande fabricante profissional de transformador imerso em óleo, transformador tipo seco, subestação de transformador, equipamento de comutação HV e LV, estabelecido em 2011 ano.Por que você deve comprar de nós e não de outros fornecedores? R: Como empresa especializada na produção de transformadores há 12 anos. ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L.CE,CCC,UL,CSA,TYPE TEST REPORT,etc certificados,Produtos correspondem IEC, IEEE, ANSI, Q: Como os transformadores são enviados? A: Os transformadores são sempre entregues por navio,Trem ou camião para o exteriorP: O seu produto pode ser personalizado? R: Considerando as diferenças de tensão, o produto pode ser fabricado em diferentes tipos de equipamento.frequência e outras especialidades do produto transformador em diferentes países e regiõesQ: Você oferece garantia para os produtos? R: Sim. Nós oferecemos pelo menos dois anos de garantia para todos os nossos transformadores.Aceita o teste de aceitação de fábrica?? R: Sim. Está disponível. Somos responsáveis pelos testes de cada conjunto de transformadores.Todos nós mostramos após a venda guia instalação adn pergunta inquérito.
