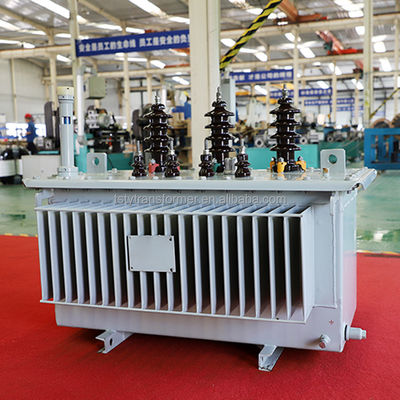

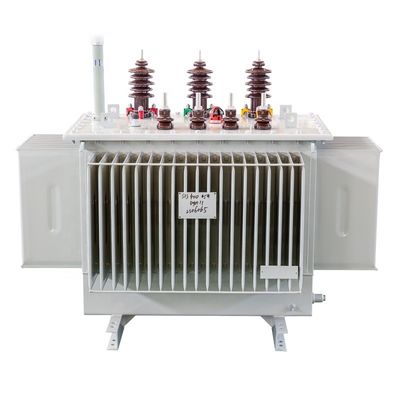

35KV 3.3KV Transformador trifásico de dobragem transformador toróide de núcleo imerso em óleo

Name: 35KV 3.3KV Transformador trifásico de dobragem transformador toróide de núcleo imerso em óleo
Brand: TSTY
SKU: S11
Price: 1 USD
Availability: InStock
Rating: 5 (112 reviews)

Nome da marca:	TSTY
Número do modelo:	S11
preço:	$1,200.00/units 1-1 units

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Henan, China

Certificação:

ISO9001

uso:

Potência

Fase:

Três.

Estrutura da bobina:

Toroidal

Número da bobina:

Nome do produto:

transformador de alta tensão

Tipo:

transformador Óleo-enchido

Frequência:

50/60 Hz

Materiais:

Cobre / Alumínio

Padrão:

CEI / GB

Tipo de transformador:

S11 Transformador imerso em óleo

Grupo de vetores:

Dyn11/Yyn0

Garantia:

2 anos

Pacote:

Caixa de madeira

Descrição do produto

Descrição dos produtos

Fabricante de transformadores de alta tensão 35KV 3.3KV Transformador trifásico de dupla bobina

* Este transformador de alta tensão é fabricado em conformidade com as normas nacionais chinesas GB e as normas internacionais IEC.
* Utiliza óleo como principal meio de isolamento do transformador e depende do óleo como meio de arrefecimento, como o arrefecimento natural imerso em óleo, o arrefecimento por ar imerso em óleo,refrigeração de água imersa em óleo e circulação forçada de óleo, etc.
* Os principais componentes: núcleo de ferro, enrolamento, tanque de combustível, travesseiro de óleo, aparelho respiratório, tubo à prova de explosão (válvula de liberação de pressão), radiador, invólucro isolante, interruptor de torneira, relé de gás, termômetro,purificador de óleo, etc.
* Amplamente utilizado em edifícios altos, centros comerciais, metrôs, aeroportos, estações, empresas industriais e de mineração, plataformas de perfuração e plataformas de produção de petróleo;especialmente adequado para utilização em materiais inflamáveis, explosivos e outros ambientes adversos.

Características do transformador de alta tensão:

O transformador de potência totalmente selado e imerso em óleo da série S11, desenvolvido e produzido pela empresa, tem as vantagens de baixas perdas, baixo ruído e alta eficiência.que podem obter bons efeitos de poupança de energia e reduzir a poluição.
Em comparação com transformadores convencionais imersos em óleo, os transformadores totalmente selados eliminam o conservador de óleo.A alteração do volume de óleo é automaticamente ajustada e compensada pela elasticidade da folha de óleo ondulado do tanque de óleo onduladoO transformador é isolado do ar para evitar e retardar a deterioração do óleo e o envelhecimento do isolamento, de modo a melhorar a fiabilidade operacional.e manter o funcionamento normal sem manutenção.
1O núcleo do transformador é laminado com chapas de aço de silício laminadas a frio importadas, o que reduz muito a perda de carga e a corrente sem carga.O núcleo é obrigado a garantir a estanqueidade do núcleo e reduzir o ruído.
2Os enrolamentos de alta e baixa tensão são feitos de cobre sem oxigénio, e os enrolamentos de baixa tensão de 500 kVA e abaixo adotam uma estrutura cilíndrica de duas camadas.630 kVA e acima adotam estrutura de dupla hélice ou de quatro hélices, a bobina de alta tensão adota uma estrutura cilíndrica multicamadas.
3O grupo de ligação do transformador utiliza o Dyn11 para reduzir o impacto dos harmônicos na rede eléctrica e melhorar a qualidade da alimentação.
4O transformador é uma estrutura totalmente selada, que prolonga a vida útil, não requer núcleos pendurados e manutenção.
5O valor do ruído medido é inferior ao padrão.e podem ser colocadas em funcionamento uma vez aprovado o teste de aceitação.

Detalhes do produto

Padrão do transformador de alta tensão:

GB 1094 Transformador de potência
GB/T 15164 Guia de carga do transformador de potência imerso em óleo
GB/T 6451 Parâmetros e requisitos técnicos dos transformadores de potência trifásicos imersos em óleo
GB 2536 Óleo de transformador
GB 311.1 Coordenação do isolamento dos equipamentos de transmissão e transformação de energia de alta tensão
GB 10237 Nível de isolamento do transformador de potência e lacuna de ar do isolamento externo no ensaio de isolamento
DL/T 572 Regulamento de funcionamento do transformador

Ambiente aplicável ao transformador de alta tensão:
1.Temperatura ambiente elevada: +40°C
2Temperatura ambiente baixa: -25°C
3.Alta: < 1000 m
4- Umidade relativa média mensal: 90% (20°C)
5Localização da instalação: Instalar num local onde não existam riscos de incêndio, explosão, poluição grave, corrosão química e
vibrações severas, em ambientes interiores ou exteriores.

Parâmetros do produto

Parâmetro técnico do transformador de regulação de tensão sem carga de dupla bobina trifásico da série S11 35kv
Capacidade nominal (KVA)	Combinação de tensão					Símbolo do grupo de ligação	Perda sem carga R(W)	Perda de carga R(W)	Corrente sem carga (%)	Voltagem de impedância ((%)	LWH (mm)
Capacidade nominal (KVA)		Alta tensão ((KV)	Intervalo de aproveitamento de alta tensão	Baixa tensão (KV)		Símbolo do grupo de ligação	Perda sem carga R(W)	Perda de carga R(W)	Corrente sem carga (%)	Voltagem de impedância ((%)	LWH (mm)
630	35	±2x2,5% ±5%	3.15 6.3 10.5	Yd11	830	7860	0.65	6.5	240017002210
800										980	9400	0.65		250018502390
1000										1150	1150	0.65		270019502510
1250										1400	1390	0.55		290020502630
1600										1690	1660	0.45		305021302750
2000										2170	1830	0.45		310521952805
2500										2560	1960	0.45		315025352980
3150	35-38.5	±2x2,5% ±5%	3.15 6.3 10.5			3040	2300	0.45	7	392027252840
4000										3610	2730	0.45		331029153070
5000										4320	3130	0.45		348030203145
6300									5240	3500	0.45	8	359029053210
8000	35-38.5	± 2x2,5%	3.15 3.3 6.3 6.6 10.5	E 11	7200	3840	0.35		407030503595
10000									8700	4530	0.35			410627953655
12500									1000	5380	0.3			457030103840
16000									1210	6580	0.3			523532954615
20000									1440	7950	0.3			536034154660
25000									1700	9400	0.25	10	583038104860
31500									2020	112000	0.25	10		629042905260
Nota: 1. As dimensões e o peso estão sujeitos a alterações conforme necessário. 2Para transformadores com uma capacidade nominal igual ou inferior a 500kva, o valor da perda de carga acima da linha diagonal do quadro aplica-se ao grupo de ligação Dyn11 ou Yzn11,e o valor da perda de carga abaixo da linha diagonal é aplicável ao grupo de ligação Yyn0. 3Quando a taxa de carga média do transformador está entre 35% e 40%, a maior eficiência operacional pode ser obtida utilizando o valor da perda na tabela.

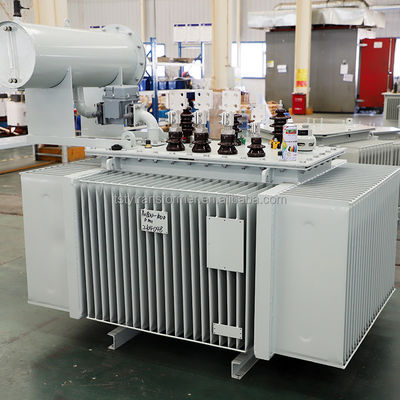

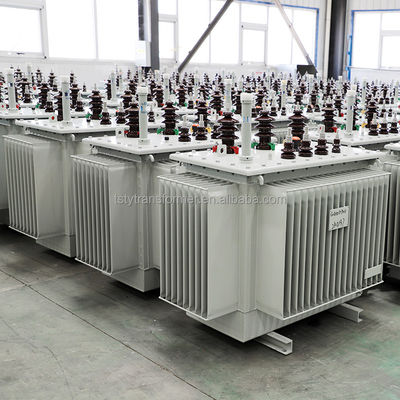

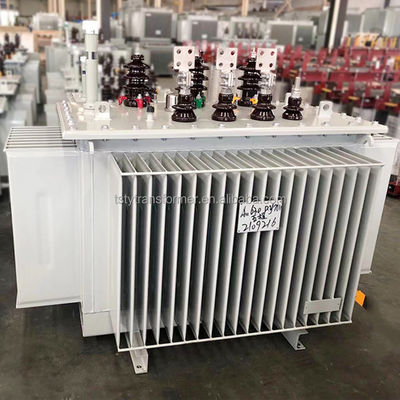

Exibição do produto

Embalagem e transporte

Serviço pós-venda

1A nossa empresa fornece-lhe o projeto de projeto e projeto de processo, e projeta e fabrica produtos de acordo com o seu plano de compra de equipamentos e necessidades específicas.E treinar pessoal técnico e operacional para si..
2.Os produtos recém-comprados são fornecidos com assistência online para instalação e depuração. Os produtos estão sob o sistema de serviço ao longo da vida.Nós forneceremos soluções dentro de um dia útil após receber o feedback do usuárioE há visitas regulares por técnicos profissionais para garantir o uso a longo prazo, seguro e confiável dos nossos produtos.
3Usamos materiais, processos e fabricação autênticos de qualidade em estrita conformidade com a gestão de qualidade internacional ISO9001: 2000 para garantir a excelência da qualidade e a instalação suave!

A nossa fábrica

A TSTY Electric Co., Ltd. foi criada em 2011 e é uma excelente e confiável fabricante de transformadores na China.Transformadores de tipo seco, subestações tipo caixa e conjuntos completos de equipamentos de alta e baixa tensão.
Os equipamentos colocados em produção e operação do projecto defendem a poupança de energia, a inteligência, a informação e a
A empresa estabeleceu o Henan Triangle Energy-saving Transformer Engineering Technology Research Center, com 71 patentes de modelos de utilidade e 15 patentes de invenção.
Com anos de acumulação na indústria dos transformadores e fortes capacidades de inovação tecnológica, fornece soluções abrangentes para a indústria energética chinesa.A empresa é uma unidade de aquisição chave para projetos nacionais de grande escala, como a State Grid., Administração Ferroviária do Estado, Grupo de Carvão de Zhengzhou, Grupo Pingmei e Desvio de Água do Sul para o Norte.

Certificações

Visita de clientes

P: Quem somos nós?
R: Somos um grande fabricante profissional de transformador imerso em óleo, transformador tipo seco, subestação de transformador, equipamento de comutação HV e LV, estabelecido em 2011 ano.

P: Por que você deve comprar de nós e não de outros fornecedores?
R: Como empresa especializada na produção de transformadores há 12 anos.2007, ISO4001:2004L
.CE,CCC,UL,CSA,TYPE TEST REPORT,etc certificados,Produtos correspondem IEC,IEEE,ANSI, , padrão GOST, temos alta qualidade, entrega rápida, garantia de serviço pós-venda e preço de fábrica.

P: Como os transformadores foram enviados?
R: Os transformadores são sempre entregues por navio, comboio ou camião para o exterior, com o corpo activo principal em granel e os acessórios em caixas de madeira.

P: O seu produto pode ser personalizado?
A: Considerando as diferenças de tensão, frequência e outras especialidades do produto transformador em diferentes países e
Regiões, o nosso produto pode ser personalizado de acordo com as suas necessidades.

P: Oferece garantia para os produtos?
R: Sim. Oferecemos pelo menos dois anos de garantia para todos os nossos transformadores.

P: Aceita o teste de aceitação da FAT (factory acceptance test)?
R: Sim, está disponível. Somos responsáveis pelos testes de cada transformador.

P: Você atribui engenheiro para serviço pós-venda?
R: Sim, para os nossos produtos, mostramos todos os guias de instalação e inquérito após venda.
